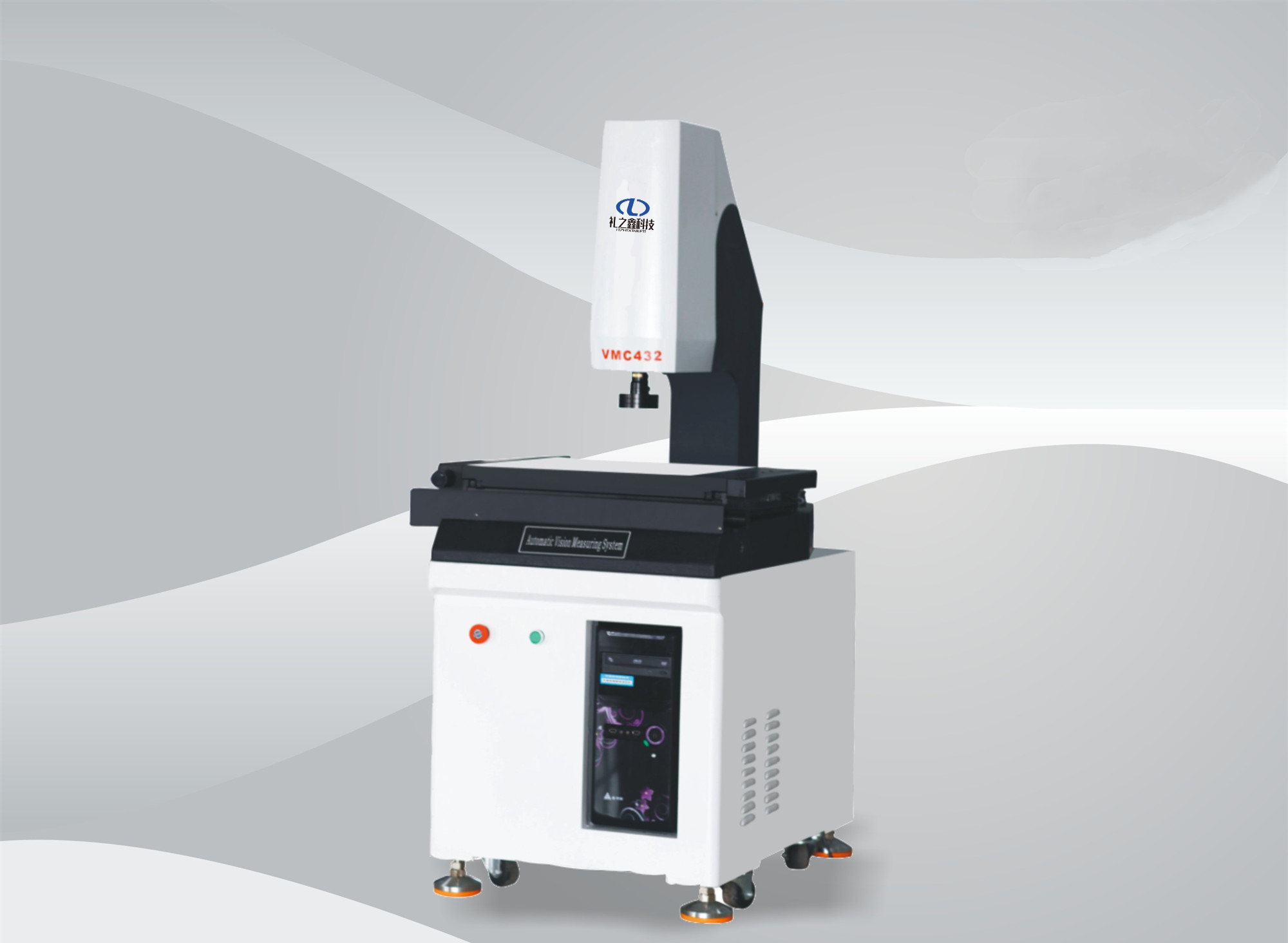

全自動影像測量儀
儀器特點
※ 整機底座、立柱、X/Y平臺均采用天然大理石材質,永不變形,精度高,穩定性強；
※全新流線型的造型設計，外觀整潔、直觀、大方；
※采用全閉環伺服控制技術，臺灣上銀直線導軌，TBI研磨級絲桿，導軌滑塊跨距大（200mm），運行平穩，噪音低，運行速度快(300 mm /s)；
采用400W大功率伺服馬達，扭距大，加速度快，運行平穩；
※底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形,3環8區光源成像效果更佳
※采用美國TEO高端750TV高清彩色CCD，成像效果佳，無拖影；
※采用高清定格卡位連續變倍鏡頭，變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X；
※Z軸“零段差技術”，保證了不同焦距的平面精度不受影響；
※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行量測，為用戶提供了完善的測量解決方案；
※程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工干預。
技術參數
|
機臺型號 |
AIM-322P |
AIM-432P |
AIM-542P |
|
(X/Y/Z)量測行程 |
300*200*200 |
400*300*200 |
500*400*200 |
|
全機尺寸(mm) |
550X965X1662 |
700X1130X1662 |
860X1222X1680 |
|
機臺承重量 |
30Kg |
30Kg |
30Kg |
|
CCD |
美國 TEO 750TVL高清晰彩色CCD |
||
|
鏡頭 |
STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-200X) |
||
|
量測系統 |
AI-CNC 3D |
||
|
光學尺分辨率 |
0.001mm，可顯示0.0001mm |
||
|
X/Y量測精度 |
(3+L/200)um |
||
|
重復性 |
2um |
||
|
電源供給 |
220V+10% 50/60Hz |
||
|
適合環境 |
溫度20-25攝氏度，濕度50%-60% |
||

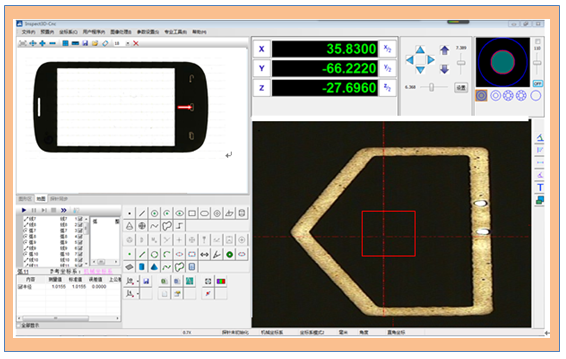

圖形以3維顯示和操作，更為直觀；

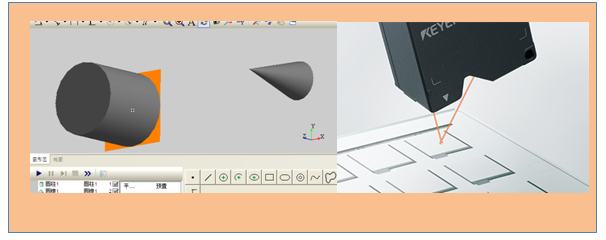

支持影像取點測量3D元素；
元素數據以三維顯示
工件全景圖形掃描，GPS導航，快速找到需測量的位置
