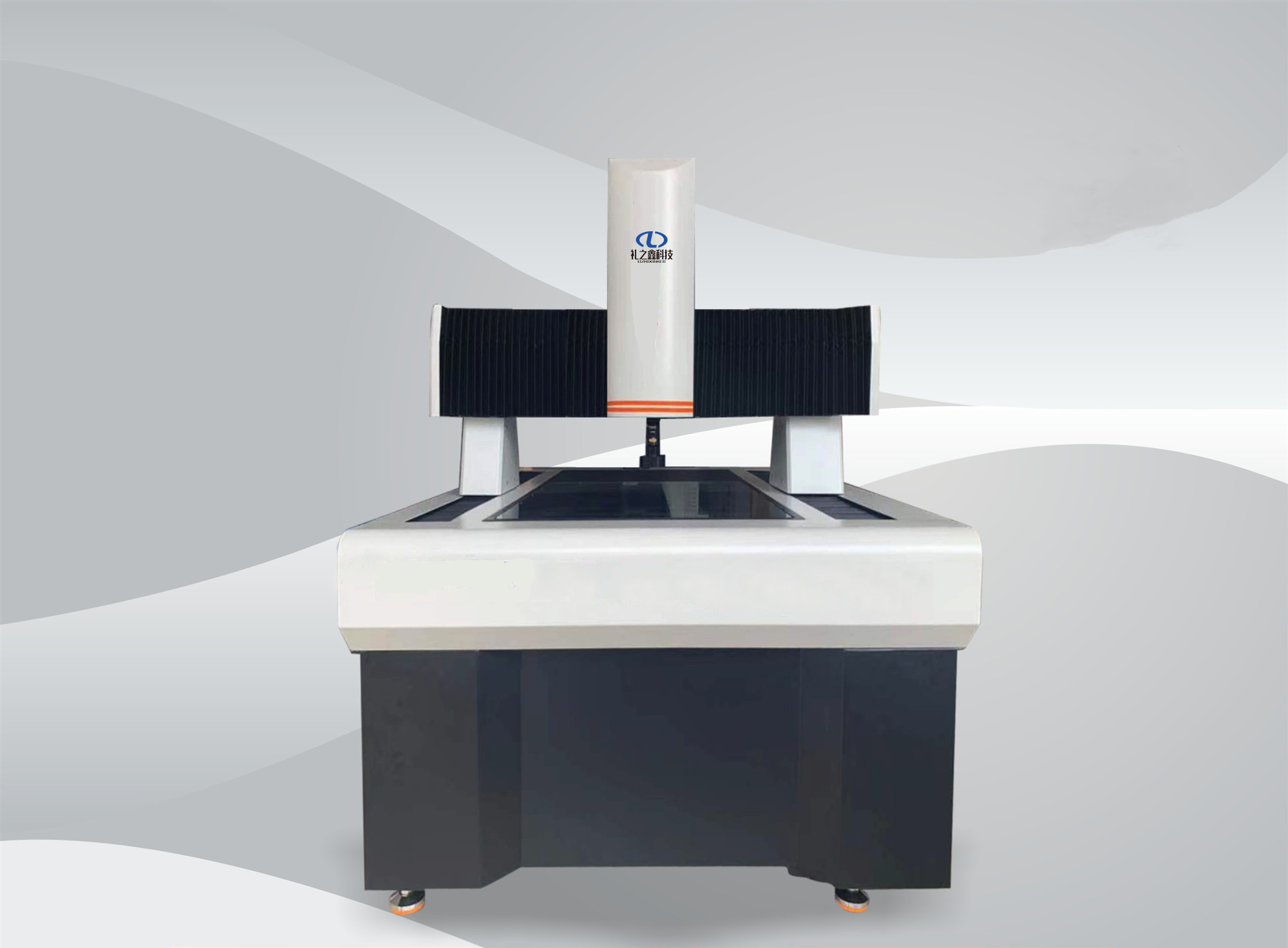

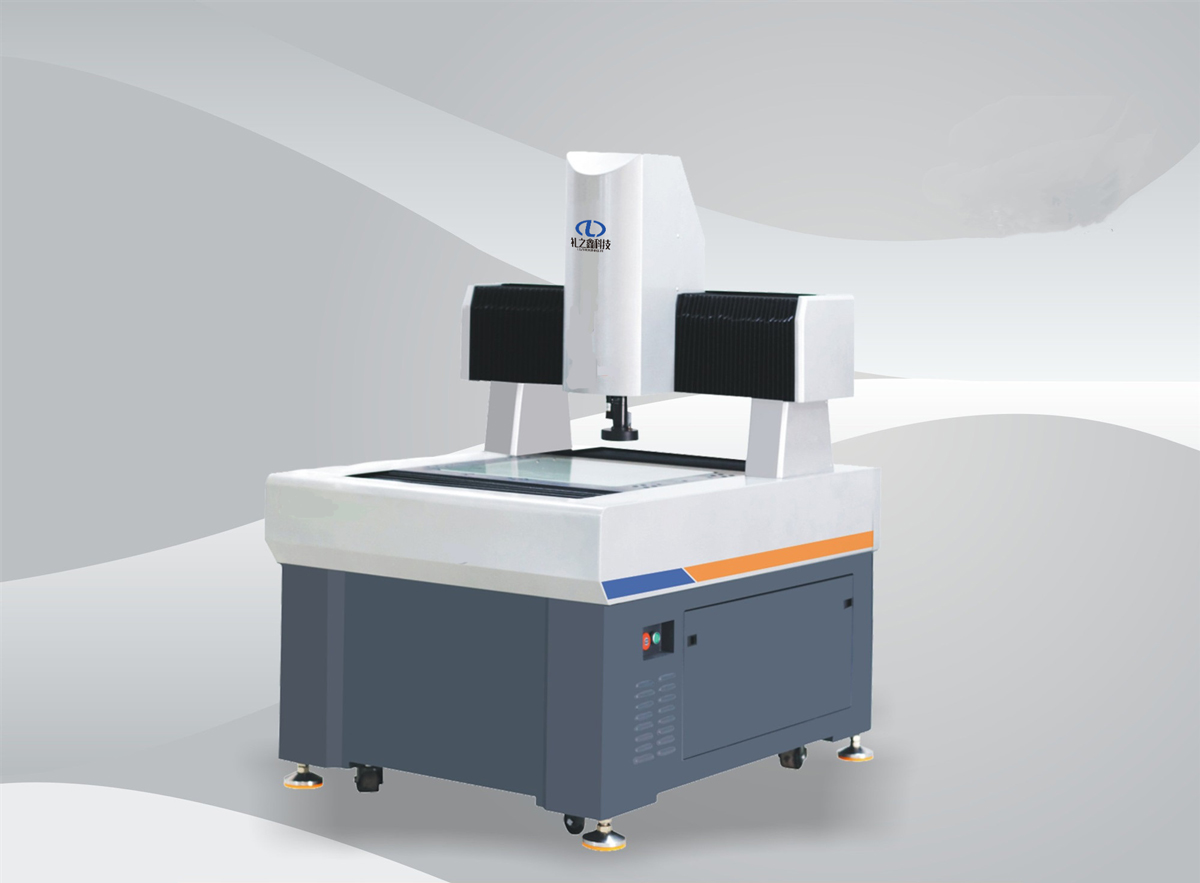

龍門影像測量儀側面圖
儀器特點
※ 整機底座、橋梁均采用天然高精密優質大理石制作,不變形,精度高,穩定性強；
※全新龍門型結構設計，外觀整潔、直觀、大方；
※采用開放式金屬光柵系統，高精度、高速度、高穩定性；
※采用日本松下伺服控制系統，經久耐用；
※臺灣上銀P級直線導軌；TBI高精密研磨絲桿傳動，運行平穩，速度快；
※采用美國750TVL高清彩色CCD，成像效果佳；
※采用STEP-ZOOM定格卡位連續變倍鏡頭，變倍率無需校正,大大提高了工作效率及測量精度,影像放大30X--200X；
※底光和表面光采用可調試LED冷光源，可分區程控；
※可選配日本KEYENCE激光系統和英國RENISHAW探測系統，結合軟件可進行大量程、高精度3D測量；
※Z軸“零段差技術”，保證了不同焦距的平面精度不受影響；

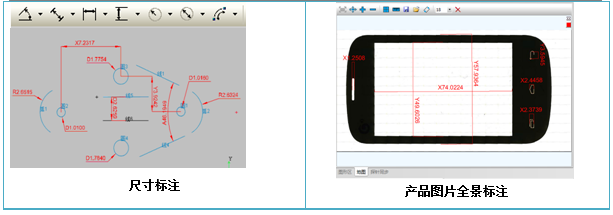

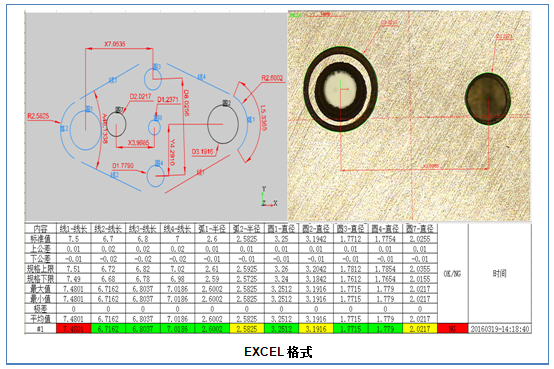

※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行量測，為用戶提供了完善的測量解決方案；
※程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工干預；
技術參數
|
機臺型號 |
LZX-600H |
LZX-800H |
LZX-1200H |
LZX-1500H |
LZX-2000H |
|
(X/Y/Z)量測行程(mm) |
500*600*200 |
600*800*200 |
1000*1200*200 |
1200*1500*200 |
1500*2000*200 |
|
全機尺寸(mm) |
1500×1200×1800 |
1750×1300×1800 |
2100×1650×1800 |
2400×1850×1800 |
2950×2100×1800 |
|
機臺承重量 |
30Kg |
30Kg |
30Kg |
30Kg |
30Kg |
|
CCD |
美國TEO 750TVL高清彩色CCD |
||||
|
鏡頭 |
STEP-ZOOM定格卡位變倍鏡頭(變換倍率無需校正) |
||||
|
量測系統 |
AI-CNC 3D |
||||
|
光學尺分辨率 |
0.001mm |
||||
|
X/Y量測精度 |
(3+L/200)um |
||||
|
Z軸精度 |
5um |
||||
|
重復性 |
2um |
||||
|
電源供給 |
220V±10% 50/60Hz |
||||
|
重量(KG) |
約2000 |
||||
