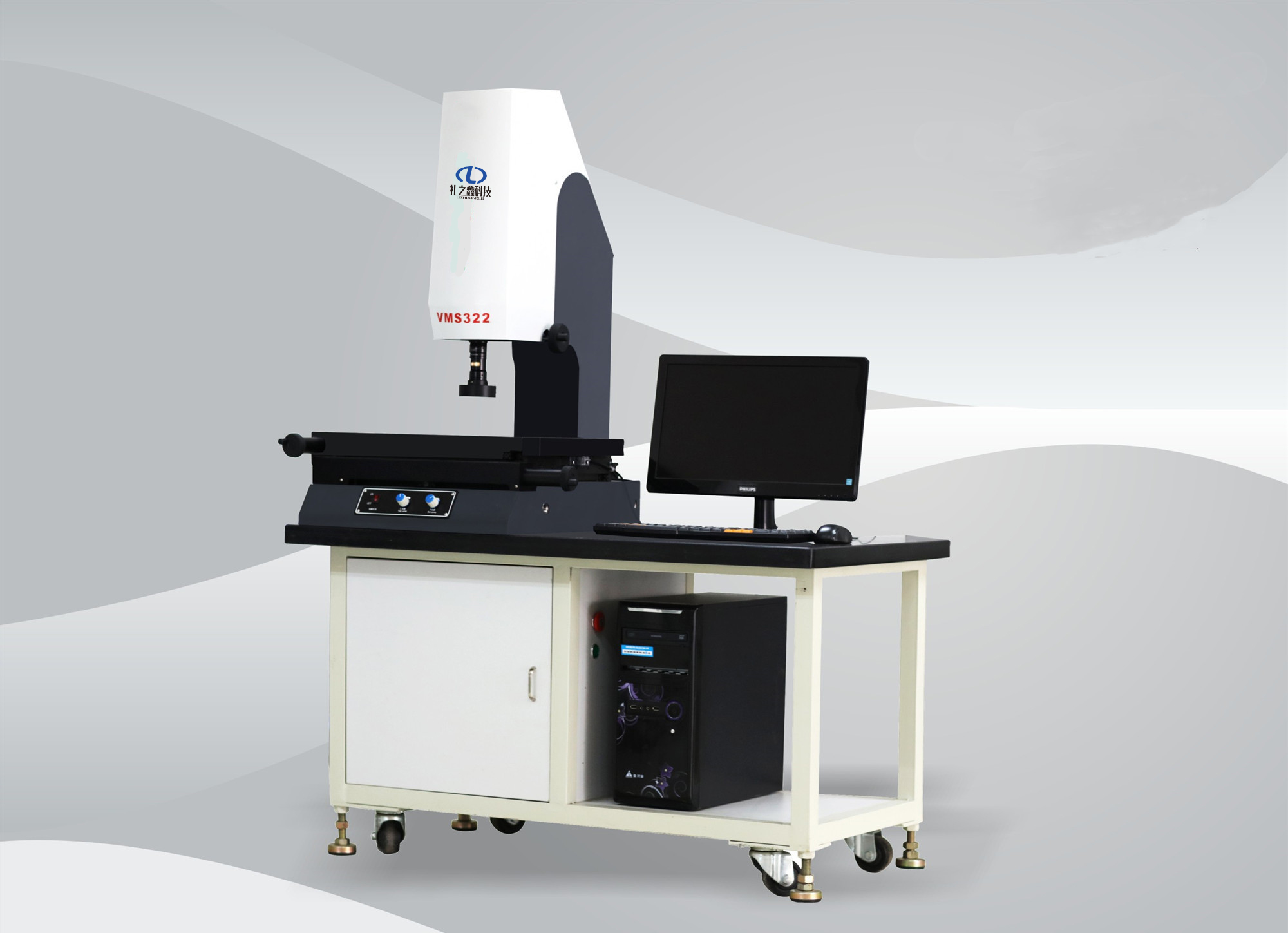

手動影像測量儀
手動影像測量儀
儀器特點
※ 整機底座、立柱、X/Y測量平臺均采用天然大理石制作,不變形,精度高,穩定性強；
※全新流線型的造型設計，外觀整潔、直觀、大方；
※采用無牙螺桿摩擦傳動技術，運行平穩，噪音低，速度快；
※底光和表面光采用可調試LED冷光源，可實現對復雜表面工件進行量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；
※采用美國TEO 700TV工業高清晰彩色CCD；
※采用高清定格卡位連續變倍鏡頭，變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X；
※ Z軸采用平行導軌結構加配重設計，運行平穩，不會自動下垂影響對焦，提高了Z軸的定位精度及穩定性；
※Z軸“零段差技術”，保證了不同焦距的平面精度不受影響；

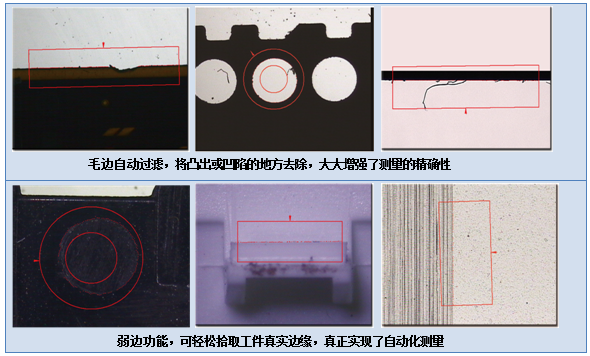

※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行量測，為用戶提供了完善的測量解決方案；
※半自動編程測量功能，極高地提升了測量效率。
技術參數
|
機臺型號 |
VMS200 |
VMS322 |
VMS432 |
VMS542 |
VMS652 |
|
(X/Y/Z)量測行程(mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
600*500*200 |
|
全機尺寸(mm) |
1000X600X1450 |
1100X700X1650 |
1350X900X1650 |
1600X1100X1650 |
1600X200X1650 |
|
機臺承重量 |
20Kg |
30Kg |
30Kg |
30Kg |
30Kg |
|
CCD |
美國TEO高清彩色CCD |
||||
|
鏡頭 |
STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-200X) |
||||
|
光學尺分辨率 |
0.001mm，可顯示0.0001mm |
||||
|
X/Y量測精度 |
(3+L/200)um |
||||
|
重復性 |
2um |
||||
|
電源供給 |
110V-220V+10% 50/60Hz |
||||
|
適合環境 |
溫度20-25攝氏度，濕度50%-60% |
||||
