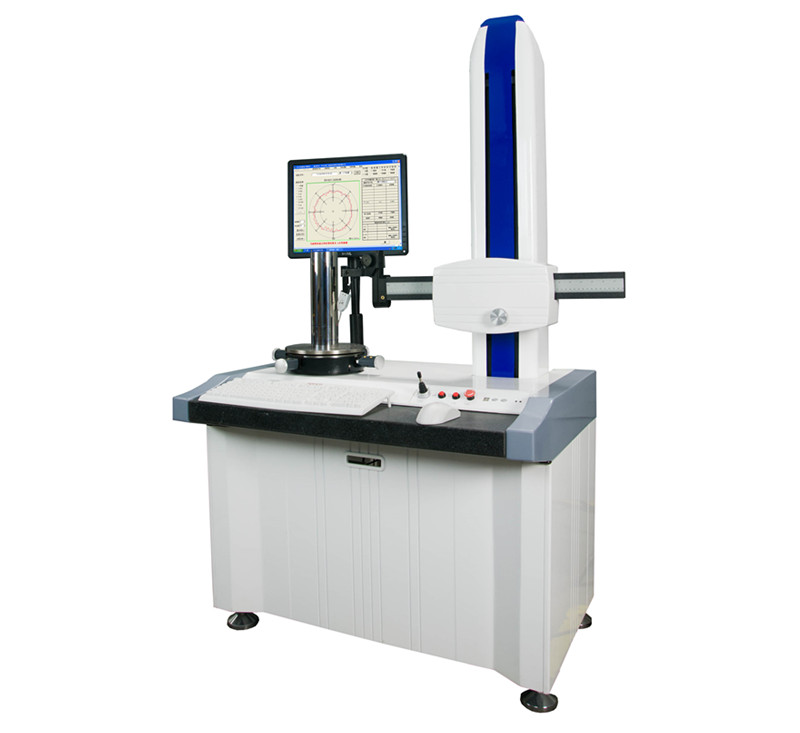

高速系列圓度儀
應用范圍
該儀器適用于各種環形工件，主要用于各種軸承內外套圈滾道及鋼球滾柱的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。
主要特點
u 儀器具有高精度的氣浮主軸及空氣過濾系統，儀器主軸精度高不磨損，使用壽命長；
u 儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
u 工件調整方便快捷，檢測效率高；
u 對使用環境無特殊要求，可在車間及計量室使用；
u 具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作。
u 具有強大的測量分析功能，如：波紋度、垂直度等分析；
u 可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；
u 儀器標配兩種型號傳感器可以滿足各型直徑及孔徑的測量；
u 測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；
u 可直接用于機床調整、零件工藝分析試驗，工序間檢驗或成品零件終檢。
|
型號
項目
|
Y9025BG
|
|
主軸精度
|
徑向誤差
|
±（0.0125＋3H/10000）μm
|
|
軸向誤差
|
±（0.0125＋4X/10000）μm
|
|
系統精度
|
0.03μm
|
|
數據采集方式
|
霍爾元件
|
|
數據采集點
|
1024
|
|
測量最大外徑
|
Ф140 mm（可擴展）
|
|
測量最小內徑
|
Ф3 mm
|
|
測量最大高度
|
300mm（可增高）
|
|
量程范圍
|
≤30 μm(半徑差)
|
|
傳感器分辨率
|
0.01μm
|
|
傳感器測力
|
2N
|
|
濾波器
|
1、 1-500、 2-500、 2-15、 2-50、 2-150、 15-500
|
|
波紋度
|
3-16、17-100
|
|
圓度誤差評定方法
|
最小二乘法（LSC）、最小區域法（MZC）
最大外接圓（MIC）、 最小包容圓法（MCC）
|
|
放大倍率
|
100、 200、 400、 500、 800、 1000、 2000、 4000、5000
8000、 10000、 20000、 40000、 50000、 80000、 100000
200000 等共17檔。
|
|
頻譜分析
|
可給出任一頻段的數據值
|
|
測量效率
|
40-100件/小時
|
|
最大承載
|
15Kg
|
|
轉速
|
115轉/分
|
|
電源
|
三相電源220V 、50V、 250W
|
|
氣源壓力
|
≥0.45MPa
|
|
環境要求
|
工作溫度：常溫 濕度：20-80％RH(無結露)；良好地線，無明顯震源
|
