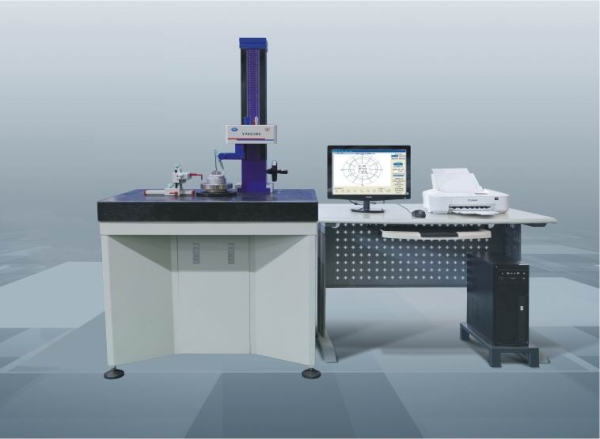

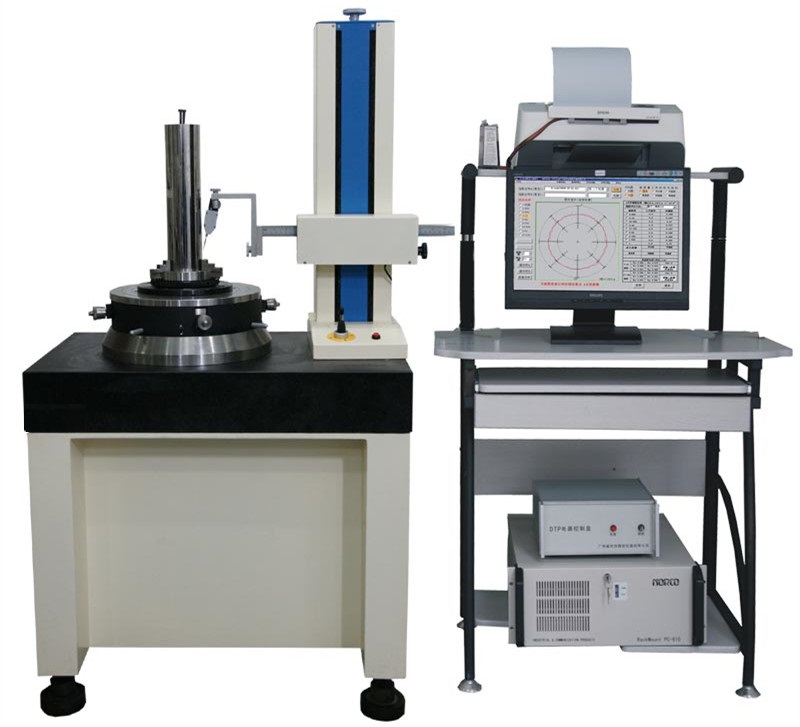

低速大承載圓度儀
應用范圍
該儀器適用于直徑小于1.2米、重量小于500Kg的大型環形工件、各種大型軸承內外套圈滾道的圓度、波紋度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。 亦可用于各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量并能夠給出零件的偏心及相位。
主要特點
-
儀器采用自主研發的伸縮式測量機構，測量方便節省空間。儀器測量轉臺采用特殊工藝制作的高精度氣浮靜壓軸承結構，回轉精度高不磨損，承載大，使用壽命長；
-
主軸電機采用進口高精度交流伺服電機，自研柔性聯軸器，使儀器儀器主軸旋轉精度更平穩可靠。數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；
-
儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
-
傳感器垂直和水平運動采用電控與手動控制，使設備操作方便，調整精確；
-
可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值； 自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
-
測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇
|
型號
項目
|
Y901200D
|
|
主軸精度
|
徑向誤差
|
±（0.05＋5H/10000）μm
|
|
軸向誤差
|
±（0.05＋6X/10000）μm
|
|
系統精度
|
0.19μm
|
|
工作臺平面度
|
≤2 μm(半徑R≤70mm)
|
|
數據采集方式
|
進口德國HEIDENHAIN精密圓光柵
|
|
數據采集點
|
4096
|
|
測量最大外徑
|
Ф1200mm（可擴展）
|
|
測量最小內徑
|
Ф5 mm
|
|
測量最大高度
|
400mm（可增高）
|
|
最大承載
|
500Kg
|
|
量程范圍
|
≤0.3mm(半徑差)
|
|
傳感器分辨率
|
0.01μm
|
|
傳感器測力
|
0.2N
|
|
濾波器
|
2-15、 2-50、 2-150、 2-500、 15-150、 1
|
|
波紋度
|
3-16、17-100
|
|
圓度誤差評定方法
|
最小二乘法（LSC）、最小區域法（MZC）、 最大外接圓（MIC）、 最小包容圓法（MCC）
|
|
放大倍率
|
100、 200、 400、 500、 800、 1000、 2000、 4000、5000、 8000、 10000、 20000、 40000、 50000、 80000、 100000、200000 等共17檔。
|
|
頻譜分析
|
可給出任一頻段的數據值
|
|
轉速
|
4-6轉/分
|
|
X/Y軸移動方式
|
電動/ 手動
|
|
凹凸口剔除
|
自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
|
|
軟件輔助功能
|
同軸度、垂直度、平行度、平面度
|
|
電源、氣源壓力
|
電源220V 、50V、 250W 氣源壓力≥0.45MPa
|
|
環境要求
|
工作溫度：常溫 濕度：20-80％RH(無結露)；良好地線，無明顯震源
|
基本配置：
