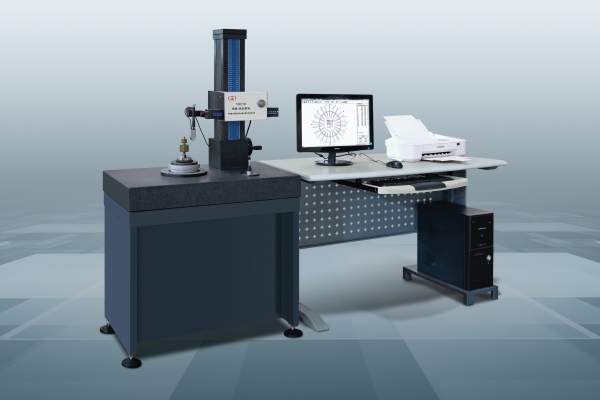

低速系列圓度儀
應用范圍
該儀器適用于各種非連續表面，規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。 亦可用于各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量（可用四種方法評定）并能夠給出零件的偏心及相位。
主要特點
u 儀器回轉測量轉臺采用高精度氣浮靜壓軸承結構，儀器主軸精度高不磨損，使用壽命長；
u 數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；
u 儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
u 儀器標配萬向調平工作臺，工件調整方便快捷，檢測效率高；
u 儀器配置各種規格、長度的紅寶石測針，可選配本公司特制尼龍測頭測量特殊工件；
u 電機整流子測量采用專用測量及處理軟件，同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；
u 對使用環境無特殊要求，可在車間及計量室使用；
u 可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；
u 自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
u 測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。
主要參數
|
型號 項目
|
Y9025D
|
|
主軸精度
|
徑向誤差
|
±（0.025＋5H/10000）μm
|
|
軸向誤差
|
±（0.025＋6X/10000）μm
|
|
系統精度
|
0.06μm
|
|
工作臺平面度
|
≤2 μm(R≤70mm)
|
|
數據采集方式
|
進口德國HEIDENHAIN精密圓光柵
|
|
數據采集點
|
4096
|
|
測量最大外徑
|
Ф200mm（可擴展）
|
|
測量最小內徑
|
Ф3mm
|
|
測量最大高度
|
300mm可增高600mm
|
|
最大承載
|
15Kg
|
|
量程范圍
|
≤400 μm(半徑差)
|
|
傳感器分辨率
|
0.01μm
|
|
傳感器測力
|
0.2N
|
|
濾波器
|
1、 1-500、 2-500、2-15、 2-50、 2-150、15-150
|
|
波紋度
|
3-16、17-100
|
|
圓度誤差
評定方法
|
最小二乘法（LSC）、最小區域法（MZC）
最大外接圓（MIC）、 最小包容圓法（MCC）
|
|
放大倍率
|
100、 200、 400、 500、 800、 1000、 2000、 4000、5000
8000、 10000、 20000、 40000、 50000、 80000、 100000
200000 等共17檔。
|
|
頻譜分析
|
可給出任一頻段的數據值
|
|
轉速
|
4-6轉/分
|
|
X/Y軸移動方式
|
電動/ 手動
|
|
凹凸口剔除
|
自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
|
|
軟件輔助功能
|
同軸度、垂直度、平行度、平面度
|
|
電源、氣源壓力
|
電源 220V、 50V、 250W 氣源壓力≥0.45MPa
|
|
環境要求
|
工作溫度：常溫 濕度：20-80％RH(無結露)；良好地線，無明顯震源
|
