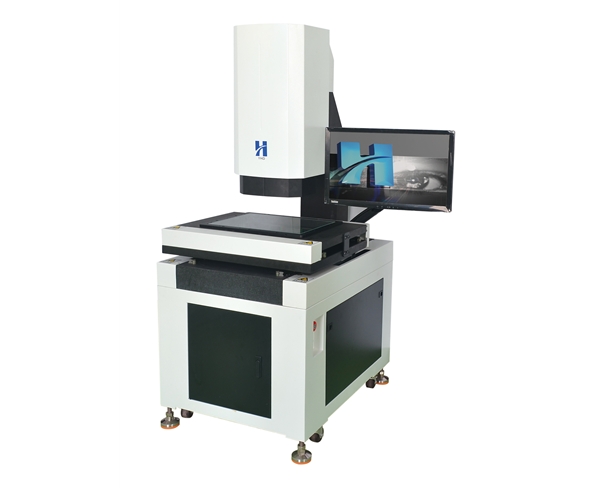

H432P快速一鍵式閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，圖像拼接算法，并融入一鍵閃測原理。儀器可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。

H432P一鍵式測量儀將掃清傳統測量儀器在檢測方面的難題，其優勢為：

● 自動匹配

同一品類產品一次編程， 保存， 測量時自動匹配；

● 自動測量

可與機械手臂進行配合， 實現自動測量；

● 校準簡單

僅需一個功能校準鍵， 多角度、全視野校準， 保證測量精度；

● 使用簡單

人性化、智能化的軟件設計， 無需用戶過多的操作， 易學、易用、易上手；

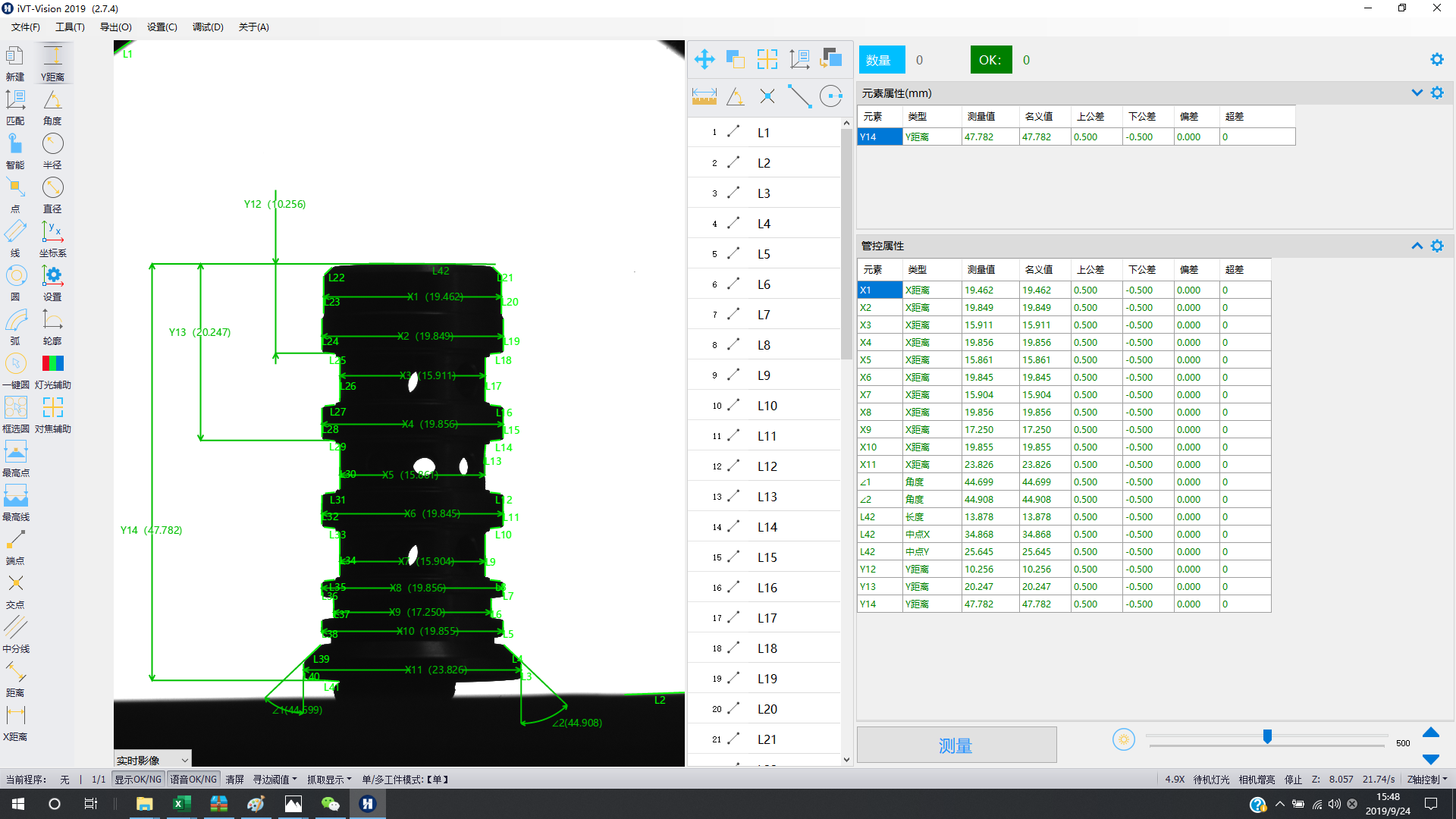

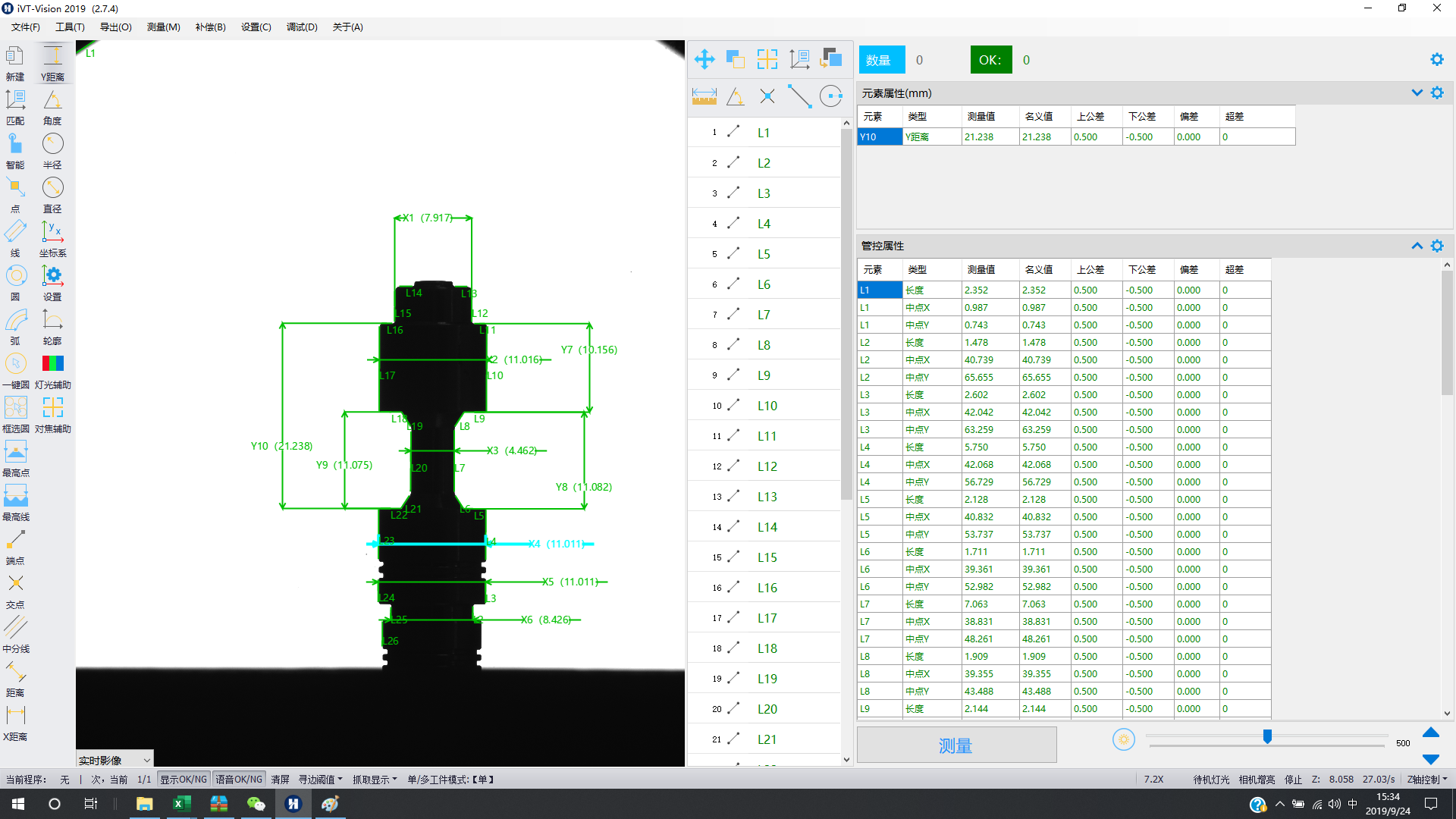

● 測量功能

一、用戶程序：

      自動匹配工件，任意放置，一鍵測量。可自動搜索匹配并調出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。

二、測量元素：

點、線、圓（中心坐標，半徑、直徑、真圓度、周長、面積）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈厚度）、測量結果再計算（平均值、求和）、二維碼識別、條碼識別。

三、標注：

距離、X距離、Y距離、半徑、直徑、角度；

四、形狀誤差評定：

直線度、圓度。

五、位置誤差評定：

平行度、垂直度、對稱度、同心度、位置度。

六、坐標系轉換

笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。

七、測數據

可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk

八、其他

    1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。

    2、 圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。

    3、對焦輔助、燈光輔助功能，減少人為誤差。

    4、合格/不合格（OK/NG），并報警提示，可語音輸出：OK、NG。

    5、 可快速掃描輪廓，并導出到CAD

    6、 可選配IO卡，外觸發測量并OK NG 信號輸出。

九、特殊定制功能：

1、客制化輸出報表

2、圖像掃碼功能

3、SPC數據分析功能

● 數據自動保存

測量的結果自動保存到電腦， 包括測量日期， 產品的批號等信息；

● 輪廓掃描

快速掃描輪廓，并導出DXF文件。

H432P快速一鍵式閃測儀的規格參數
