LZX-01 型
微機控制電子拉力、剝離力試驗機

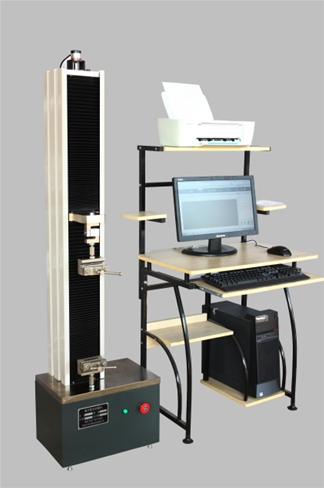

LZX-01系列微機控制電子拉力、剝離力試驗機（單臂式）
一. LZX-100N系列微機控制電子拉力、剝離力試驗機項目簡介：
國內微機控制電子式拉力、剝離力試驗機起步于90年代初，我公司是吸取國外領技術、開發研制電子式拉力、剝離力試驗機的企業之一。為提高企業產品的技術水平，公司先后吸取國內外先進技術，使公司的產品技術水平躍上了一個新的臺階。
二. 、LZX-100N系列微機控制電子拉力、剝離力試驗機使用領域：
該試驗機采用步進直流電機作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
三、LZX-100N系列微機控制電子拉力、剝離力試驗機重點描述：
l 主機：該機采用單柱式結構，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由低噪音圓弧同步齒輪帶減速系統、絲杠副組成，運行平穩，效率高、噪音低、無污染。
四、LZX-100N系列微機控制電子拉力、剝離力試驗機附具：
l 標準配置：波紋對夾拉伸附具一付。波紋對夾式拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。
五、LZX-100N系列微機控制電子拉力、剝離力試驗機功能介紹
l 本機采用內置式控制器，保證了該試驗機可以實現等速位移控制。
l 采用步進電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。
l 電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
l 自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
l 條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
l 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
l 自動標定：系統可自動實現示值準確度的標定；
l 自動保存：試驗結束，試驗數據和曲線自動保存；
l 過程實現：試驗過程、測量、顯示和分析等均由微機完成；
l 批量試驗：對相同參數的試樣，一次設定后可順次完成；
l 試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作顯示方式：數據和曲線隨試驗過程動態顯示；
l 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
l 曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；
l 試驗報告：可按用戶要求的格式編制報告并打印；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
l 限位保護：具有程控和機械兩級限位保護；
l 自動停機：試樣斷裂后，移動橫梁自動停止；
l 過載保護：當負荷超過各檔值的3-5%時，自動停機；
自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
六、 LZX-100N系列微機控制電子拉力、剝離力試驗機主要技術指標
試驗力：100N
試驗力顯示范圍:0～100N
試驗力有效測量范圍：（滿量程的0.2%～100%）
試驗力測量精度：優于示值的±1%
位移速度控制范圍：0.01mm/min～500mm/min，無級調速，速度任意設定
位移分辨率：0.01mm
位移速度控制精度：優于±1%
位移測量準確度：優于±1%
拉伸行程：0～800mm
軟件及用戶界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面
供電電源：220V，50Hz
七、 試驗機主機配置
高強度主機一臺（單臂式結構）
高精度光電編碼器一只
全數字調速系統和全數字調速電機各一套
高精密絲杠副一套
高精度圓弧同步減速系統一套
高精度傳感器一支
配置專用拉伸輔具一套
品牌計算機一臺（聯想/惠普電腦，19寸液晶顯示器）
HP彩色噴墨打印機一臺
試驗機專用數據采集控制卡一套
WINDOWS2000/XP/WIN7操作環境下的試驗機專用采集控制軟件一套
八、LZX-100N系列微機控制電子拉力、剝離力試驗機軟件功能介紹
1、一臺主機可以同時最多配置4個力傳感器，用戶可根據需要隨時更換；
2、一臺主機可以最多配置4個變形傳感器(電子引伸計)，用戶可根據需要隨時更換；
3、程序采用開放的數據庫結構定義，標準配置包含國標GB/T 228.1-2010、GB7314-2005等試驗方法，可根據用戶要求定制特殊的試驗方法；
4、全程顯示拉試驗力和壓試驗力及峰值，分辨率可以根據需要自行設定，可自動校準和檢定；全程分辨率不變；
5、全程顯示變形，分辨率可以根據需要自行設定，可自動校準和檢定；全程分辨率不變；
6、同時記錄力-時間，變形-時間，位移-時間、應力-時間、應變-時間、力-變形、力-位移、應力-應變等試驗曲線，可隨時切換觀察，高速采樣；
7、采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時自動計算彈性模量、屈服強度、塑性延伸應力等(試驗方法不同，分析的數據也會不同)，在自動分析的基礎上，還可以人工修正分析結果，提高分析的準確性；
8、試驗數據采用數據庫管理方式，自動保存所有試驗數據和曲線；
9、提供多種報表打印接口，用戶可根據需要編輯任何格式的報表，并打印輸出；
10、軟件包還包含其他工具軟件，如配置工具箱、編程器等，它們都提供了很多實用和強大的功能；
11、保留數據接口，可直接連接企業（試驗室）的綜合信息管理網絡。

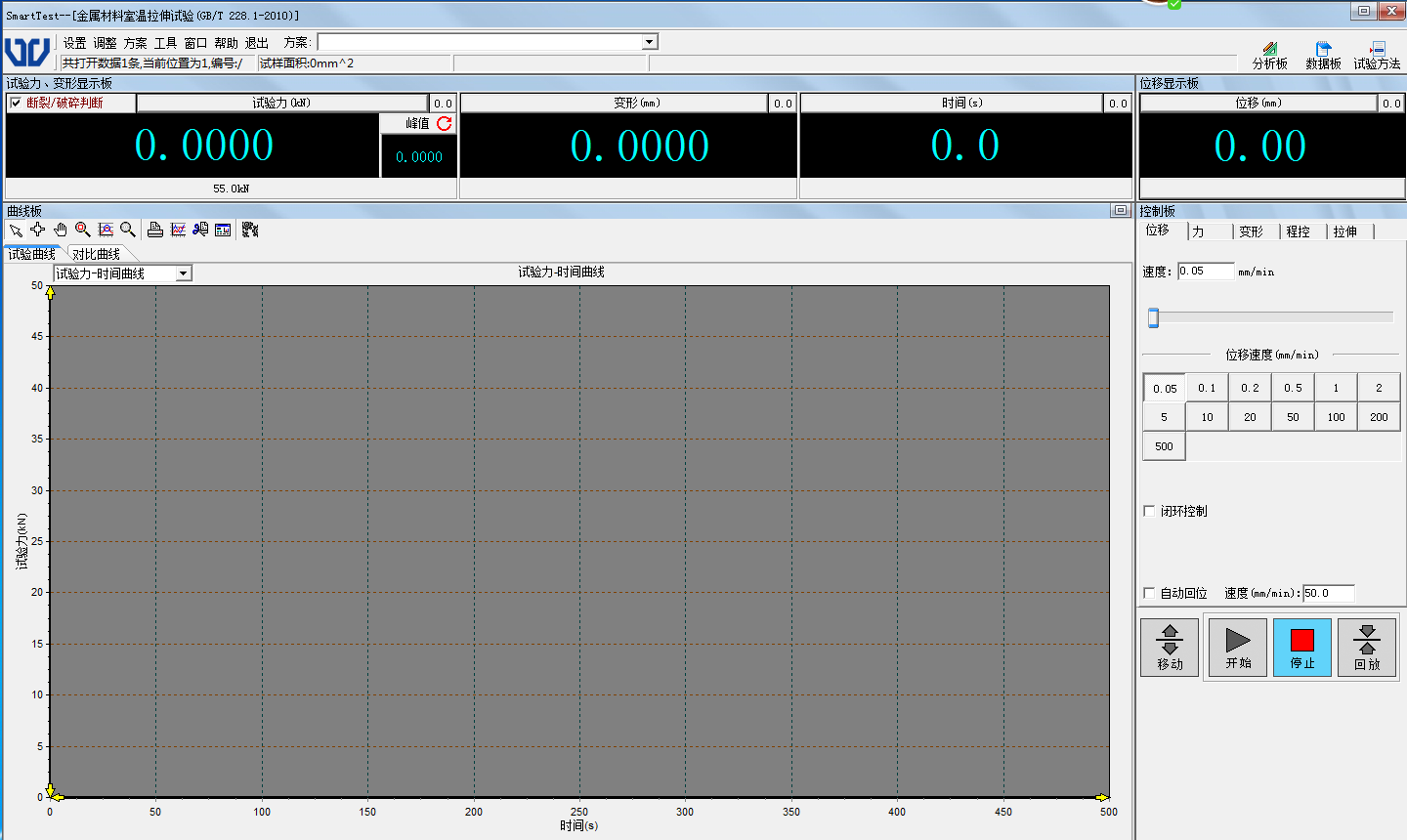

1)LZX-100N系列微機控制電子拉力、剝離力試驗機主界面（采用人機交互操作方式，更加簡易，人性化操作）

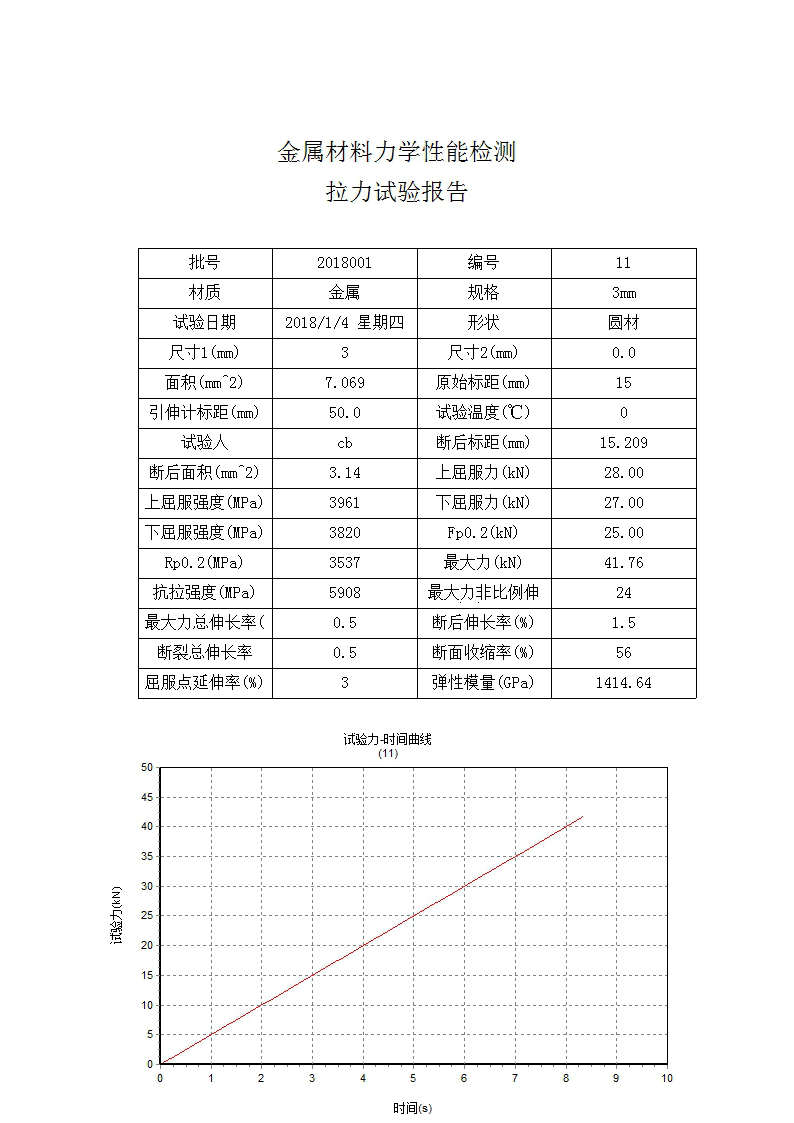

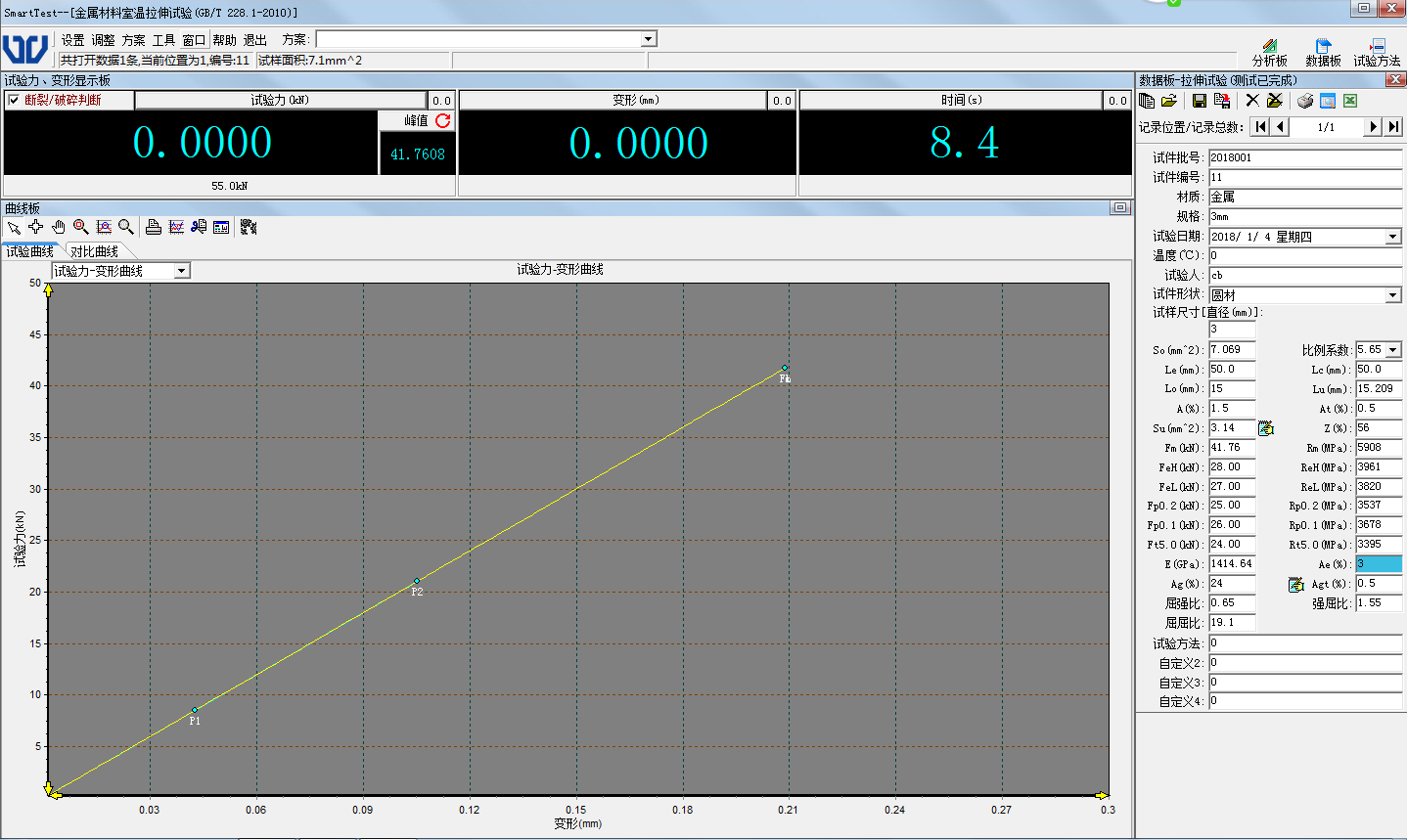

2）試驗結果（全程顯示拉試驗力和壓試驗力及峰值，全程分辨率不變）

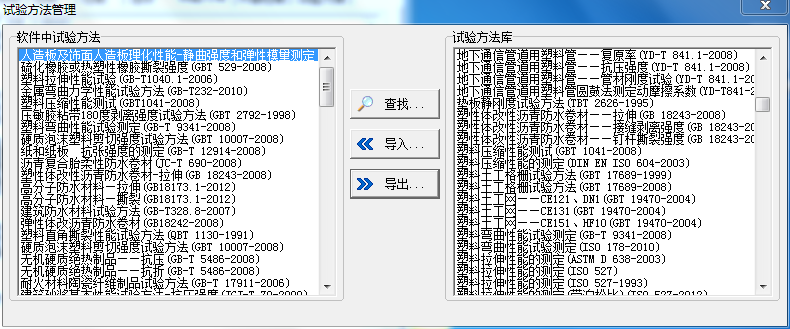

3）試驗方法（內置幾百種試驗方法，覆蓋各行各業，另可根據客戶要求定制試驗方法）

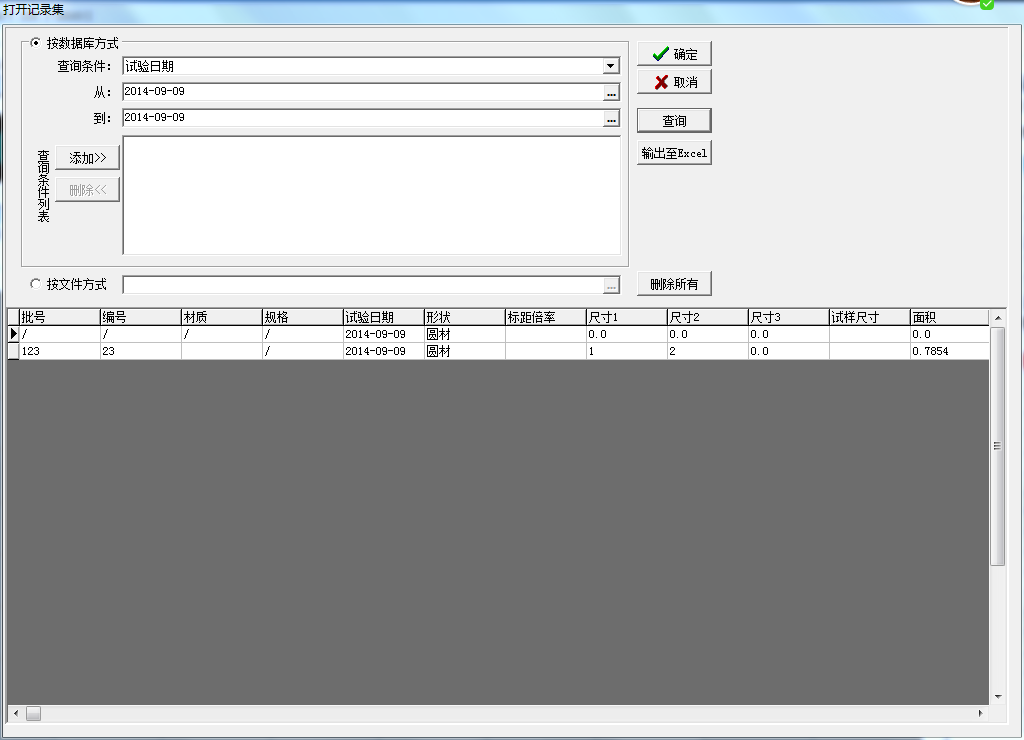

4）數據查詢窗口（可對海量歷史數據進行查詢，只需輸入一個條件即可查詢）

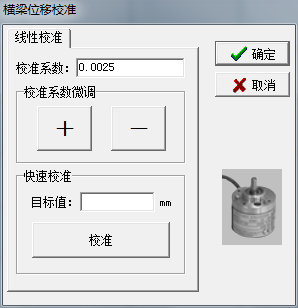

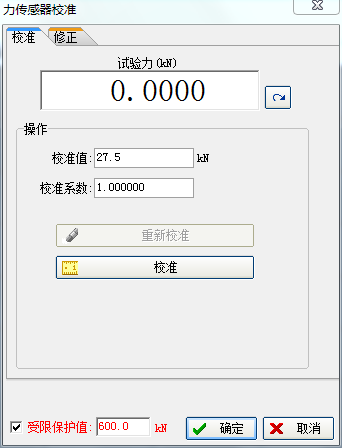

5）數據校準（線性校準，逐點修正功能保證數據準確可靠）

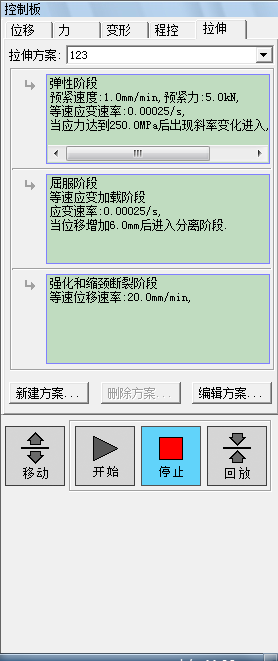

6）程控編輯（可根據用戶需求設定試驗機運行步驟）

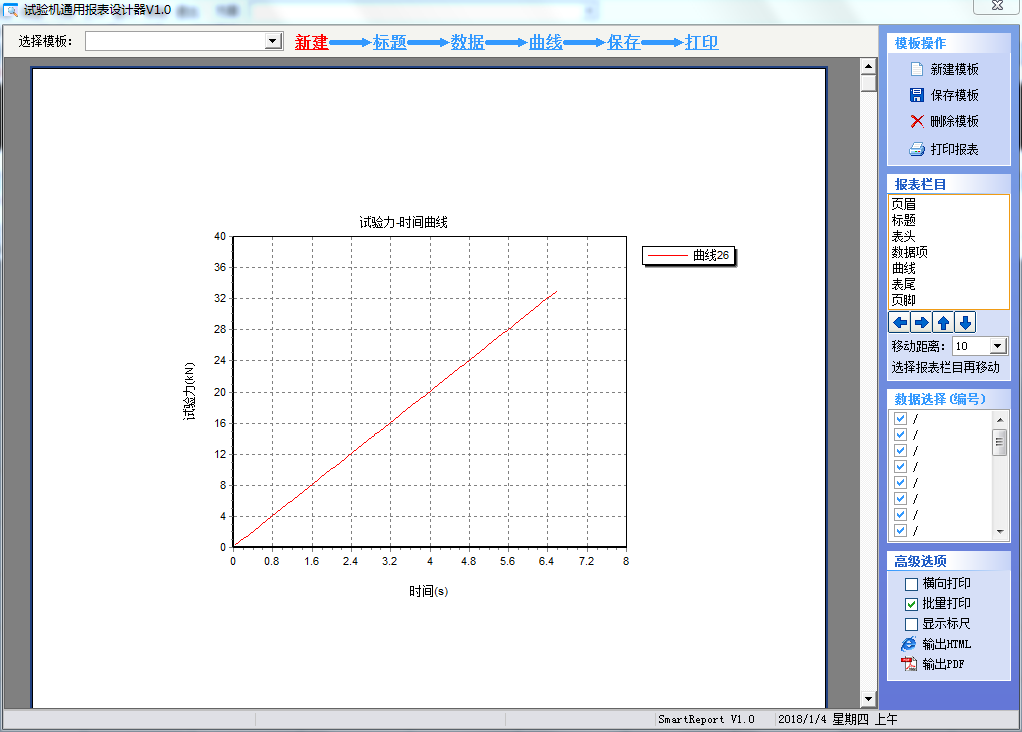

7）批量數據處理及批量報告打印窗口（可單個或批量打印試驗結果）
十一、測控卡功能特點

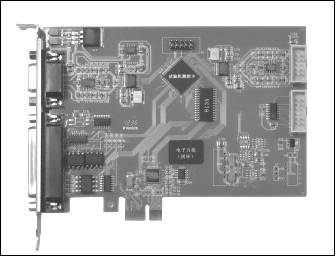

測控卡外觀
1)電路簡介
AD800全數字數據測控采集卡是基于PCI接口的微機內置式PCI試驗卡，符合PCI2.1規范。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控制，真正做到即插即測。AD800拉力、剝離力試驗卡集程控放大、A/D轉換、數字量I/O、計數及脈寬（PWM）、方波發生（SWP）等功能于一體，其系統結構可靠簡潔，并且具有十分良好的互換性。
2)技術性能
l 全系統采用數字化設計，安全、穩定、可靠、精度高
l 全系統無任何可調器件，數字調零和測控參數自動標定
l 系統集成CPLD運算器件，具備高速運算能力，實時處理數字信號
l 本系統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用”
l 集成4檔精密儀用程控放大器，自動換檔
l 自動檢零
l 通道分辨力0.0005%或相當于±200,000碼
l 各檔示值分辨率0.01-0.05%FS
l 采集速率400點/秒，典型50點/秒
十二、質量保證
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年（供應商另有延期規定的除外），在三包期內，供貨方對設備出現的各類故障及時服務維修。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
